Как вытянуть заднее крыло своими руками?

Описание замены заднего крыла на Мицубиси Лансер 9

Повреждение заднего левого крыла на Mitsubishi Lancer IX. Требуется замена заднего крыла на Лансер.

Очень часто так бывает, что наш автомобиль получает не сильные повреждения деталей кузова, но эти детали являются неотъемлемой составляющей кузова.

И просто так взять, открутить винтики, как например переднее крыло или капот, такую деталь невозможно. Речь пойдет о таких элементах кузова как: задняя боковая панель кузова (заднее крыло), панель крыши, задние и передние внутренние панели.

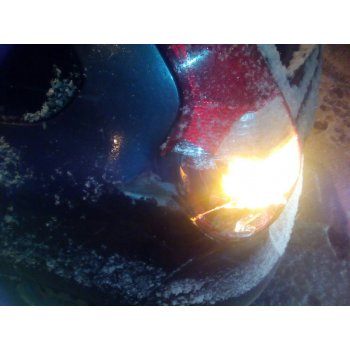

На фото видно повреждение заднего левого крыла на Mitsubishi Lancer IX . Не сильное но очень неудачное воздействие в угловую часть крыла, повлекло за собой образование сильной деформации металла с разрывами и образованием очень сильных складок. Хотя площадь повреждения на этом крыле и не большая, но из-за того что удар пришелся в то место где большое количество внутренних силовых соединений, нами было предложено владельцу данное крыло заменить.

Как мы писали ранее, прежде чем производить срезку (отсверловку) детали, которая представляет собой неотъемлемую часть общего каркаса кузова, производятся замеры сопрягаемых проемов (в нашем случае это проем крышки багажника и проем задней левой двери) и определяется наличие деформации геометрии кузова в районе поврежденного элемента(простыми словами: смещено заднее крыло или осталось стоять на своем месте). Если все-таки смещение элемента присутствует и сопрягаемые проемы не соответствуют заданным размерам, то при помощи внутренних гидравлических растяжек, производят вытяжку детали, тем самым ставят поврежденное крыло на место и восстанавливают целостность проемов, для того что бы, когда произведут замену заднего крыла, зазоры по новому крылу и крышке багажника были правильные. В случае с вышеупомянутым Лансером, все проемы целы и находятся в допустимых заводом погрешностях. Можно приступать к разборке и удалению мятого крыла.

Прежде чем к замене заднего крыла приступит жестянщик, Автомобиль необходимо разобрать. Для замены заднего крыла на Мицубиси Лансер 9 необходимо снять:

Остатки заднего левого фонаря

Внутреннюю обивку багажника

И окуратно срезать заднее стекло.

Крышка багажника и задняя левая дверь не снимаются, они будут необходимы для подгонки и выставления нового крыла по зазорам.

И вот только после того как арматурщик произведет все эти работы, к работе приступает автожестянщик.

Маленькое отступление, в современном кузовном ремонте, имеется в виду у не официальных дилеров, очень часто применяется использование деталей для замены от других автомобилей и не редко можно услышать аббревиатуру «Б/У» (бывшее в употреблении). Да, конечно и мы очень часто вынуждены идти на то, что бы производить установку Б/Ушных деталей, да бы клиенту уменьшить затраты на восстановление автомобиля. Но данный вариант подбора деталей по мимо преимуществ в дешевизне имеет массу минусов, но это мы раскроем в разделе Кузовные Автозапчасти. В данном примере, менять крыло на б/у, нет никакого смысла так как трудозатраты по высверловке и сохранению крыла с другого(донорского) автомобиля, перекрывают всю экономию с б/у крыла.

У большей части автомобилей, кузова свариваются на заводе роботом точечной сваркой. Робот зажимает кромки свариваемых деталей клещами и разрядом тока сплавляется металл в тех точках которые наш жестянщик специальной фрезой для точечной сварки будет высверливать по периметру заднего крыла для последующего демонтажа.

Вот собственно как выглядит кузов со снятым(отсверленным) задним крылом.

На фото так же видно, что все внутренние панели и усилители, не деформированы и замены не требуют. После того как старое крыло снято. Жестянщик должен обязательно зачистить и обработать кромки швов для установки нового крыла.

Перемещение автомобиля с демонтированным задним крылом не допускается, так как заднее крыло является силовым фрагментом кузова и без заднего крыла задняя часть кузова становится сильно ослабленной и может без крыла деформироваться.

При жестяно-сварочных работах жестянщик обязательно должен тщательно все закрыть специальными негорючими материалами, так как если искра от сварки попадет на детали салона, то можно безвозвратно их испортить. Примерив и выставив новую деталь по проему, жестянщик проверяет все зазоры по периметру детали.

И после того как новый элемент кузова полностью встает на свое место, жестянщик начинает обваривать крыло по тем точкам где была высверлена сварка старого крыла. Тем самым стараясь повторить заводские швы. После обварки, внутренних швов, которые в свою очередь закрываются уплотнителями, мастер производит обработку шва стыка заднего крыла с панелью крыши (на фото этот шов уже обработан и зашпатлеван специальной автомобильной шпатлевкой). Так же после сварочных работ, перед грунтванием, все швы должны быть обязательно обработаны герметиком, что бы исключить образования конденсата соответственно и коррозии в местах соединений нового крыла с другими элементами.

Проведя все работы по замене заднего крыла наш Лансер отправляется на покраску….

Варить или вытягивать заднее крыло

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Ну у большинства женщин так,ничего,живут как-то)

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

какие справки? Европротокол составляешь и всё

хотя по каско не знаю чё там,не делал никогда

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

либо деньги, либо ремонт, это так.
в последнее время нередко страховые и добровольно вполне адекватные деньги выплачивают, без независимой и суда. просто с ихним оценщиком в неформальном обстановке нужно перетереть предварительно, чтобы понять последствия.
ничего с гарантии не слетит. гарантию дает завод-изготовитель, а не “официал”. закон о защите прав потребителей почитать можно. гарантия может слететь только по решению суда.

тут по сути 2 варианта, либо брать ремонт и надеяться, что хорошо сделают. либо пробовать пошустрить и заработать некоторое количество денег на аварии. так сказать моральный ущерб)

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Как раскатать арку крыла?

В данной статейке я расскажу как раскатать арку крыла или же чем закатать кромку арки на примере Galant EA.

У галантов 97-01 г.в. среди болячек есть коррозия задних арок.

Ржавеет это все добро очень быстро из-за наших дорог и конструкции арки которая выполнена в виде полочки на которой собирается болото и успешно цветет.

В загнутой или раскатанной арке болото собирается в меньшем объеме и легче моется. Так же позволяет установить колеса с меньшим вылетом.

На фото внизу мы видим заводскую арку, правда еще без очагов коррозии т.к. арка регулярно обрабатывалась по мере надобности, о чем свидетельствует черная гамула по кромке:

Вымываем и сушим арки.

Вывешиваем задний мост на козлах, либо домкратим одну сторону так, чтобы колеса можно было свободно прокручивать:

Рабочий инструмент для раскатки арок автомобиля:

Феном будем прогревать арку, что придаст эластичность краске и возможно поможет избежать ее повреждений.

Гидравлическим домкратом под рычаг поднимаем колесо так, чтобы можно было битой под углом закатывать кромку.

Т.е. выжимаем биту между колесом и аркой и начинаем вращать колесо.

Бита соответственно так же прокручивается подминая полочку.

Биту по мере закатки опускаем ручкой все ниже к земле:

Топор на фото случайно, он не при делах

Когда битой не получается больше катать, берем резиновый молоточек и начинаем дубасить по полочке изнутри.

Нужно загнуть максимально плотно к самой арке:

Загибаем арки по необходимости и без фанатизма.

Далее по желанию чистим, обезжириваем, грунтуем, герметим, красим:

Так как в данном варианте на арке присутствует накладка, я не сильно думал про эстетику.

Просто прошелся грунтом 2-х компонентным и герметиком.

На момент написания статьи прошёл год, ничего не сгнило и не отвалилось.

Подобный опыт от Японских коллег по цеху.

Достаточно подробная инструкция по раскатке арок подручными средствами и бесплатно:

Помните, Вы проделываете подобные процедуры на свой страх и риск, я просто описал свой опыт.
