Как сделать флокатор своими руками?

Как сделать флокатор своими руками?

Флокирование (от англ. flocking — клочок, пучок, шерстяные очески, хлопчатобумажные очески) — процесс покрытия флоком. Состоит в покрытии поверхности определенной формы, предварительно смазанной клеем, нарезанными текстильными волокнами. Методы покрытия в прежние времена были разными, а в настоящее время это делается под воздействием электростатического поля, получаемого с применением флокатора. Нарезанные волокна (мононити), так называемый «флок», получают из сырья различного происхождения (шерсть, хлопок, полиамид, вискоза, акрил и т. д.). Они бывают разной длины, разных цветов и разной толщины. Для электростатического флокирования волокна, в процессе химической активации (сразу после крашения), обрабатываются специальными электролитами. Только активированные волокна флока в электростатическом поле флокатора ориентируются перпендикулярно поверхности клея «ёжиком».

Существует 2 типа флока:

флок некалиброванный, «под замшу» (молотый) или флок с волокнами разной длины;
калиброванный флок (резанный), нити которого нарезаны с высокой точностью (стандартными длинами для калиброванного флока являются от 0.2 мм до 5 мм).

Следуя природе и размеру используемых текстильных нитей, возможно получение следующих видов флокирования:

– замшевый;
– бархатный;
– войлочный.

Флокирование бывает сплошным и выборочным. Флоком могут покрываться любые объекты по форме, материалу, структуре (плоские или объёмные). При сплошном флокировании клеем покрывается вся поверхность флокируемого объекта полностью. При выборочном (или частичном) флокировании клеем покрывается только часть (или части) поверхности объекта, используя трафаретные методы.

Флокатор генерирует (вырабатывает) высоковольтное отрицательное электростатическое поле, необходимое для флокирования активированными волокнами флока. Флокаторы бывают ручными и стационарными.

Электрофлокатор (далее ЭФ) предназначен для нанесения измельчённых синтетических волокон (флока) на клеевую основу при помощи электростатического поля.

Состав, принцип действия.

Электрофлокатор функционально состоит из корпуса, внутри которого расположены элементы электросхемы и выносного излучателя. Элементы электросхемы обеспечивают выработку и подачу на электрод излучателя высокого напряжения. Этот электрод, расположенный внутри бункера, в который засыпают флок, обеспечивает наличие разгонного электростатического поля, за счёт которого обеспечивается ускорение частиц флока. Флок под воздействием электростатического поля вылетает из бункера и оседает на клеевом покрытии того предмета, который подвергают флокированию.

Изготовление, сборка ЭФ.

Изготовление ЭФ целесообразно начать с подбора материалов и стандартных изделий, указанных в спецификации. Из плотной бумаги необходимо сделать выкройки в натуральную величину листовых деталей, например, поз.1 – 3, 7, 10, 11 – 14 и т.д. Затем приступают к изготовлению деталей блока излучателя. Деталями, определяющими размеры излучателя являются бункер (поз.29,30), трубка поз.39, ручка излучателя поз.42 и кабель поз.46. Для бункера необходимо подобрать жесткую пластиковую банку с закручивающейся крышкой и плоским дном ёмкостью 250. 400 г. В авторском варианте была использована банка диаметром 85 мм и высотой 105 мм от порционного киселя производства ООО «Биокор», г. Пенза. Меньшую банку подбирать нецелесообразно, ибо придется очень часто дозаправлять бункер флоком. Трубка – полипропиленовая, с толщиной стенок 3 мм, меньшая толщина и полиэтилен вместо полипропилена приведут к снижению прочности излучателя. Ручка поз.42 может быть чуть больших размеров, чем указано на чертеже, но никак не меньше и обязательно из бесшовной трубы. Кабель использован коаксиальный, наружный диаметр изоляции 14 мм, диаметр изоляции между центральной жилой и экранирующей оплёткой 11 мм, диаметр центральной жилы – 3,4 мм. Кабель с диаметрами изоляции меньше, чем указано, использовать нельзя. После подбора этих материалов, при необходимости корректируют размеры остальных деталей излучателя. В подобранной банке для бункера электрод должен располагаться на расстоянии одной трети высоты бункера от дна бункера, а расстояние от стенок бункера до края электрода поз.32 должно быть 15. 25 мм. В дне корпуса бункера (в дне пластиковой банки) выполняют по центру отверстие диаметром 12 мм, в крышке – отверстие диаметром 80 мм. Из полиэтиленовой крышки для стеклянных банок вырезают кольцо 78×68 мм, из пластиковой оконной сетки – кружок диаметром 78 мм, затем сетку укладывают на кольцо и приваривают кольцо к сетке при помощи паяльника. При сварке между жалом паяльника и сеткой целесообразно расположить фторопластовую ленту. Заусенцы удаляем лезвием и получаем сетку поз.31. Переходники поз.36 и 41, заглушку поз.45 вытачиваем из эбонита на токарном станке согласно чертежей, отверстия глубиной 5 мм выполнять совместно с отверстиями в ручке поз.42 и трубке поз.39. В ручке поз.42, помимо резьбовых отверстий диаметром 5 мм, выполняют паз для закрепления контакта поз.44. Стойку поз.33 из стали вытачивают на токарном станке; из листовой стали вырезают электрод поз.32; из листовой латуни вырезают контакты поз.38,44, боковой электрод поз.35; из листового текстолита – шайбу поз.34. Шайбы поз.40 и 43 вырезают из туристского коврика, пластиковые заклёпки поз.37 изготавливают из пластиковых стержней из наборов для сборки моделей-копий. В качестве оболочки поз.47 лучше использовать напорный шланг от стиральных машин-автоматов, но более доступен полиэтиленовый гофрированный поливочный шланг. При сборке излучателя конец кабеля зачищают до центральной жилы на длину 50 мм, к ней припаивают поз.38; затем кабель очищают от наружной изоляции и экранирующей оплётки на длину 350 мм, оставив «косичку» из оплётки длиной 50 мм. Затем на разделанный конец кабеля надевают детали в следующей последовательности: поз.45,43 (7 шт.), 42,41,40 (23 шт.), 39. Через отверстия в корпусе бункера, шайбе поз.34, электроде поз.35 и переходнике поз.36, продевают резьбовой конец стойки поз.33 и, с помощью поз.54,56 закрепляют контакт центральной жилы кабеля поз.38. Затяжку производить до деформации отверстия бокового электрода. Место контакта заливают эпоксидной смолой (см. сборочный чертёж излучателя). Внутри корпуса бункера до заливки к стойке крепят электрод поз.32. Боковой электрод изгибают по форме корпуса бункера. Затем на переходник поз.36 надвигают трубку, совместив отверстия диаметром 5 мм, в отверстия вставляют заклепки. В полость трубки заправляют шайбы поз.40,оставив свободным пространство глубиной 40 мм для размещения поз.41. В трубку вставляют переходник поз.41, совмещают отверстия и вставляют заклепки. К «косичке» оплётки припаивают контакт поз.44, крепят его винтом поз.48 к ручке, ручку поз.42 надевают на поз.41 так, чтобы контакт поз.44 расположился в зоне лыски переходника, совмещают отверстия ручки и переходника, вставляют заклепки. В ручку заправляют уплотнительные шайбы поз.43 и вставляют заглушку поз.45, которую фиксируют в ручке винтами поз.48. На сопрягаемые поверхности переходников, трубки и ручки перед сборкой нанести анаэробный (полимеризующийся без доступа воздуха) герметик. Затем паяльником аккуратно оплавить выступающие концы заклепок для формирования у них шляпок. На корпус надеть сетку и зафиксировать её крышкой. Излучатель готов, откладываем его в сторону и продолжаем изготовление ЭФ.

Изготовление корпуса ЭФ.

Из листового металла вырезаются развертки поз.1,2,3. В поз.2,3 выполняются отверстия согласно чертежей и производится их изгибание. Поз.1 также изгибается согласно чертежу и, по отверстиям поз.2 и 3 производят разметку и сверление отверстий. Из полосы металла нарезают гайки поз.5 и приваривают их к основанию и перегородке, совместив центры отверстий в деталях и гайках. Сварку целесообразно производить с вкрученными в гайки технологическими болтами. После этого, проверив собираемость крышки и основания, перегородки и основания и, устранив дефекты собираемости, выполняют в основании все оставшиеся отверстия (за исключением отверстий в основании по п.1 чертежа), наносят маркировку. К крышке крепят ручку, используя для жесткости накладку прямоугольной формы толщиной 2 мм. Ножки вытачивают на токарном станке. Болт заземления также целесообразно прихватить сваркой с внутренней стороны основания. Элементы корпуса поз.1,2,3 окрасить нитрокраской, предварительно защитив резьбы. Элементы корпуса до установления в них остальных сборочных единиц ЭФ не соединять между собой.

После подбора радиоэлементов согласно спецификации, из фольгированного стеклотекстолита вырезают плату поз.21, контактные площадки из фольги вырезают ножом, обязательно скруглив острые углы, зачищают их мелкозернистой шкуркой, покрывают спиртовым раствором канифоли и, залуживают. Пазы для размещения конденсаторов и перегородок поз.19 выпиливают лобзиком. Радиоэлементы на плате распаивают, предварительно убедившись в их исправности. При пайке исключить образование «сосулек» припоя. Из фанеры вырезают поз.11-14 согласно чертежей, и соединяют их в коробку, крышку не устанавливают. Из стекла вырезают поз.15-20 и крепят их к внутренним стенкам коробки герметиком для стекольных работ. Полученную коробку крепят к основанию (см. сборочный чертёж) ножками, винтами поз.49 и поз.51-53, сориентировав большие отверстия в основании и боковой стенке ВВ-блока. По отверстию в боковой стенке ВВ-блока уточняют расположение отверстия в основании (центры должны совпадать), и выполняют его диаметром, соответствующим диаметру горловины пластикового корпуса поз.23. Затем пластиковый корпус диаметром не менее 70 мм (с закручивающейся крышкой диаметром не менее 60 мм) обрезают по длине так, чтобы он, закрепленный в стенке основания, слегка касался изолятора поз.17. В крышке этого корпуса выполняют отверстие диаметром 14 мм (под кабель поз.46). Демонтируют коробку ВВ-блока, крепят корпус поз.23 в отверстии основания и снова устанавливают коробку ВВ-блока так, чтобы обрезанная часть корпуса поз.23 вошла в отверстие боковой стенки поз.13 коробки ВВ-блока. Далее заливают полость коробки до половины эпоксидной смолой (большое отверстие в боковой стенке закрыть изнутри бумагой для предотвращения вытекания смолы), быстро укладывают плату поз.21 с распаянными радиоэлементами до упора платы в подставки поз.20. Также быстро вставляют в пазы платы перегородки поз.19 вертикально до упора в дно. Кабель от собранного излучателя с надетой оболочкой поз.47, пропускают через отверстие в крышке пластикового корпуса поз.23 и припаивают центральную жилу кабеля к плате. Оплетку кабеля пропускают через проколотое отверстие в поз.23, скручивают, припаивают к стандартному наконечнику и крепят вблизи отверстия для поз.23 при помощи поз.48,51-53, предварительно просверлив в стенке основания отверстие диаметром 5,5 мм (краску вокруг отверстия зачистить). В проколотое отверстие в поз.23 закачивается до отказа силиконовый герметик. К площадке «а» платы припаивается кабель поз.28 (к Тр2). Полость коробки заполняется вровень с краями эпоксидной смолой, на нее укладывается изолятор поз.16 и крепится крышка поз.12, пропустив предварительно через отверстия в них кабель поз.28.

Читать еще:  Как отшлифовать лобовое стекло своими руками?

Трансформатор Tp1 изготовлен на базе старого трансформатора питания ТС-360М (от телевизора «Электрон-701»). В нём оставлена первичная обмотка «6-7» – 478 витков провода ПЭВ-1 диаметром 0,62 мм (220 В), остальные обмотки удалены и намотана обмотка «2» -1300 витков провода ПЭВ-1 диаметром 0,62 мм (600 В) и обмотка «3» – 17 витков того же провода. При обеспечении указанных напряжений могут быть использованы и другие трансформаторы мощностью не менее 150 Вт. Изготовленный трансформатор крепится к перегородке винтами и гайками М4. Плата поз.7 вырезается из текстолита, на ней крепятся навесным монтажом остальные элементы схемы (VD1,VD2,VS1,C1 – при помощи штатных крепёжных элементов), сама плата закрепляется на перегородке при помощи втулок поз.9 и поз.50-53. Коробка блока катушки изготавливается из фанеры, аналогично коробке ВВ-блока и, закрепляется на перегородке при помощи поз.49,51-53. После этого перегородку закрепляют на стенках основания винтами поз.48 и, кабель поз.22 присоединяют к центральному выводу катушки зажигания. Контакт должен быть надёжен, при необходимости использовать пайку. Затем коробку блока катушки заливают парафином или силиконовым герметиком. На левой стенке основания монтируют элементы управления ЭФ, кнопку SB1 необходимо сделать выносной, её можно заменить обычным клавишным выключателем, смонтированном на фанерном основании. Место прохождения проводов к SB1 защитить резиновой втулкой. После этого производят окончательный электромонтаж и производят опробование ЭФ, насыпав в бункер немного флока и включив аппарат без установки крышки, предварительно заземлив ЭФ. Во время работы в корпусе не должно наблюдаться пробоев высокого напряжения и флок из бункера должен вылетать с ускорением. При нормальном функционировании окончательно собрать ЭФ, установив и закрепив крышку.

В бункер засыпать флок наполовину емкости бункера, заземлить аппарат. На обрабатываемую поверхность нанести клей. Включить ЭФ тумблером SA1, направить сетку бункера на покрытую клеем поверхность и ногой включить высокое напряжение кнопкой SB1. По окончании работы выключить аппарат, коснуться боковым электродом любого заземленного предмета для снятия статического электричества, при необходимости дозаправить бункер. Как правило, материалы для флокирования продаются в каждом крупном городе.

При работе с ЭФ запрещено:
– работать без заземления;
– дозаправлять бункер без снятия статического заряда и при включенном питании;
– направлять бункер работающего ЭФ на людей и животных;
– работать без защитных очков и респиратора;
– доверять работу с ЭФ несовершеннолетним.

Как сделать флокатор своими руками?

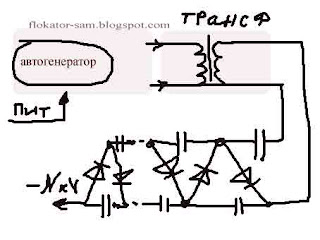

Схема флокатора своими руками

Часто во всемирной паутине Интернет можно наткнуться на различные заметки в форумах, блогах, видео на ютубе и даже целые статьи по поводу Флокатор своими руками . Это не удивительно, ведь процесс флокирования увлекает многих, как хобби и как дополнительный заработок. Зная наш народ, который готов промучится над паянием электросхем полдня и полночи в лучшем случае, потратить кучу нервов, сил, деталей и времени, но все же сэкономить 200 дол., и в итоге гордиться тем, что ему удалось воссоздать самому устройство для нанесения флока.
Вы наверняка, если интересовались подобным вопросом, то встречали кучу различных электросхем создания флокатора в домашних условиях, разнообразные порой смешные

фото неудавшихся моделей и тех, которые, по мнению их же изобретателей, все же увенчались успехом.
Не будем спорить, что хороший специалист в сфере электрики, физики и прочих необходимых знаниях для этого дела, сможет путем проб и ошибок, многократного усовершенствования все же создать Флокатор своими руками, который можно купить. Однако, вряд ли каждый, кто интересуется самим процессом флокирования, является еще и электриком по совместительству, который разбирается в микросхемах.

Если вы планируете сделать свое хобби прибыльным делом, то у вас просто нет времени на изобретения. К тому же, как любое устройство кустарного производства оно не будет так качественно и равномерно наносить флок, как флокатор заводской, вы не сможете добиться идеального результата в своих стараниях. Вы вряд ли получите идеальную конструкцию прибора, легкую и удобную для работы. Помимо этого, никто не сможет вам гарантировать безопасность при работе с данным прибором, созданным своими руками, а ведь для нанесения флока на поверхность материала необходимо напряжение минимум в 70 Квт! Неужели вы не найдете эти пресловутые 200 дол., которые окупятся уже через пару месяцев? Многие, кто пробовал хоть раз создать Флокатор своими руками, уже давно об этом пожалели и вспоминают с улыбкой полученный опыт.

Как флокатор своими руками сделать самостоятельно: чертежи, технология изготовления в домашних условиях, опыт и ошибки

22.10.10

Схема флокатора нужна? Часть вторая.

20.10.10

Схема флокатора нужна? Часть первая

Вы наверняка пробовали найти схему флокатора так называемого “промышленного” изготовления? Если Вы здесь, то думаю, что уже искали.
Скорее всего не нашли. На всех сайтах, продающих флокаторы, Вам старательно пытаются доказать, что купить нужно только готовый, сделанный по “ля-ля” стандартам и так далее. Грубо говоря, нагоняют Вам ощущение “эксклюзива” и что он стоит те 200-400 евро,
которые пытаются с Вас же содрать.
Я думаю, что есть очень немного людей, готовых свободно расстаться с такой суммой денег, покупая в общем-то “темную “лошадку, и не зная “как это пойдет”.
А вот такие продающие флокаторы сайты схему флокатора выкладывать стесняются.
Интересно, почему?
Да потому,что нет там такого, что может стоить такие деньги! Нету и все! Кто мало-мальски разбирается в радиотехнике тот представляет основные компоненты схемы серийного (и самодельного) флокатора: источник питания, генератор, трансформатор или его аналог для развязки и повышения напряжения, диодный умножитель. Еще затраты на “изоляцию, дизайн и т.далее.

Скорее всего “красная” цена ручного флокатора в “базарный” день — 50-60 евро. Остальное просто сверхприбыль.
Поговорим о “псевдо” бизнес-планах на флокирование.
“Цена покрытия 1коп на 1см.кв”,”свердоходный бархатный бизнес!” — этоми фразами уже заср. но пол-интернета.
Это и правда и неправда. Главный секрет в том, что необходимо найти заказчика. Если он есть, то полная правда!
Если нет, то это деньги, выброшенные на дорогую красивую игрушку, флок, клей и прочие прибамбасы.
Вообще, флок штука капризная и многое с ним делается на опыте и “интуиции”.
Цена вопроса “пойдет или не пойдет для меня такой бизнес” в каждом конкретном случае, для каждого человека велика, и платить за ошибку прийдется из своего кармана!
“Кому нравится поп,а кому попадья.” Знаете эту пословицу? Так и в домашнем бизнесе, у кого к чему “заточены”руки.
Может Ваше, а может и нет.
Как можно узнать! А никак, только самому реально повариться в этом “флокировании”, попробовать самому ручками и головой.
Вот в этом и заключается ответ на вопрос: как правильно поступить, попробовать сделать флокатор самому, по чертежам,или купить готовый?

Вырисовываются варианты возможных действий:
— если уже видел вживую, пробовал работать и не раз, знаешь кому сбывать товар, есть стабильная и наработанная база клиентов и покупателей, 100% уверен в результате — покупай готовый и не мучайся, зарабатывай деньги!
— но, есть но: если “только” видел, или слышал, просто хочется попробовать как возможный для себя “Хоумбусинесс” .
Тогда не рискуй большими деньгами, не ленись, собери свой флокатор, потренируйся в работе, на разных предметах, придумай свое.
Покажи ,что получилось своим знакомым,соседям,найди покупателей, посмотри на их заинтересованность в твоих услугах.
Большой разницы в работе “нормального” самодельного флокатора,собранного по испытанных на практике чертежах с “дорогим” по сути большой нет. Понять и почувствовать флок можно и самодельном аппарате.
Да, внешний вид, оформление ,вес не тот. Но он собран из “ничего”, и обойдется Вам на порядок дешевле. То есть в случае неправильного выбора Вами направления “домашнего бизнеса”- флокирование поверхностей различных предметов ( ну а вдруг не пойдет Вам это ), или просто ну нету сейчас денег (надеюсь, только пока .. ) цена ошибки получается минимально возможная.
Думайте, пробуйте и решайте только для себя!
Удачи в хороших начинаниях и экспериментах!

18.10.10

Флокирование своими руками видео

Видео о флокировании бутылки самодельным флокатором уже размещено на Ютуб. Конечно, было нарушены все условия процесса: температура, влажность, электропроводность клеевой основы (краска вообще изолятор) и прочее. Но цель была иной: показать, что зарабатывая на покрытии бутылок флоком можно сэкономить и на специальном клее.

Хотелось бы “поближе” показать результат качества покрытия флоком “неправильным” способом.
Но аппарата для макросъемки у меня нету, поэтому смотрим что видно на обычном фото.
Добавлю еще одну “ошибку”: флок надо насыпать хотя бы на треть контейнера (на видео не видно сколько засыпано), а не чуть-чуть, так как при малом количестве при наклоне флокатора он не “получает” свой заряд.

Читать еще:  Колесо спускает из под диска что делать?

14.10.10

Флоком по бутылках!

Тренируемся флокировать на бутылках самодельным флокатором.
На фото изображены две бутылки. На серой, если присмотреться, под флоком рельефно выделяется надпись “Оболонь” (этикетку тоже было лень сдирать). Эта пивная бутылка была “задута” флоком по всем правилам, на настоящем клее, при комнатной температуре. Качество отличное!
Но более интересна бутылка “в багровых” тонах. Кстати, яркие полосы это не брак, это солнечные блики. Здесь при покрытии флоком умышленно нарушены почти все правила нанесения.
1. Вместо флокирующего клея использовалась обычная краска ПФ-115 ( нет электропроводности, толщины нанесения и т. д.)
2. Температура около 5 градусов тепла, влажность неизвестная — обычный осенний день, на улице.
И что же получилось, и зачем так делалось?
Качество, конечно, похуже, но:
1. В местах, где видно дефекты, можно (и нужно) наклеить этикетку .
2. Затрат на клей нету, краска дешевле.
3. Это не та вещь, которую каждый день будут “лапать” руками.
Теперь еще о бутылках (надеюсь приятная тема). Флокировать бутылки на свадьбу, торжественные мероприятия, Новый Год, Пасху — это один из самых простых способов “отбить” затраты на флокатор и флок!

Люди не жалеют деньги на бракосочетание (может это раз в жизни) и на юбилеи. Большинству уже не нужны банальные стандартные подарки, им хочется выделиться!
На бутылках удобно тренироваться, если у Вас отсутствует опыт.
Теперь поговорим о деньгах. Стоимость покрытой красным флоком бутылки шампанского ( шампанское заказчика) 25грв или около 100 (или может больше) рублей.

Еще нужны этикетки.В интернете образцов этикеток куча, стоит только набрать запрос. Если добавить в услугу то, что этикетка будет индивидуальной ( к примеру, с портретами молодоженов) цену смело можно поднять в 2 раза. Конечно, придется малость изучить Фотошоп или похожие программы для редактирования изображений, но оно того стоит. Ну или можно на крайний случай предложить более грамотному товарищу, если уж совсем туго с мозгами.

Итак, подсчитаем затраты времени.
При “набитой” руке флокирование одной бутылки занимает около 5 минут (нанесение краски, задувка флоком, обдувка не прилипшего флока). За час спокойно можно сделать 12 бутылок одному. Вдвоем при большой партии удобнее, один наносит краску, второй флокирует. Еще необходимо добавить время на сдирание старой этикетки и наклейки новой.
Итого получаем:1час + время на общение с клиентами — стоимость флока и краски = 12 красивых бутылок. С индивидуальными этикетками красивых молодоженов еще добавьте 100 руб на бутылке в свой карман.
Где искать клиентов? Там, где они подают заявления на брак! В ЗАГСах то есть. А именно через тех тетек (большинство из которых почему-то с большими сиськами), которые принимают заявления. Надо сделать образцы, раздать регистраторам и . немного с ними поделиться. Зато потом Вы экономите время на поиск и общение с клиентом.
Чем больше клиентов — тем больше у Вас денег, надеюсь и так понятно. В месяц сколько у Вас в ближайших окрестностях свадеб и юбилеев?

Блог о Warhammer, варгеймах и настольных играх в Тамбове. Немного радиоэлектроники.

четверг, 4 октября 2012 г.

Самодельный флокатор за 7$

В начале появилась идея. Не просто наносить траву на базу моделей, но делать из неё красивые кустики. Поиск в интернете и на youtube показал, что с помощью довольно простого устройства это вполне реально сделать.

Физика процесса не проста, а очень проста: если при приклеивании статической травы создать довольно сильное электромагнитное поле, то она приклеится практически в идеальном состоянии.
Дабы создать такое поле, нужно напряжение не меньше киловольта. Ток в цепи при этом должен быть совсем небольшим, что бы не случилось чего почём зря.
На этапе продумывания идеи голос подала инженерная гордость, мол 2 красных диплома, все дела, осилим (благо схема элементарная, диоды да конденсаторы). Но отсутствие точного задания (судя по отзывам в интернете, кому-то достаточно напряжения и в 2 kV, другим же и 10 kV было мало; отсутствие практического опыта в работе с подобными напряжениями) привело к выводу, что не нужно изобретать велосипед и проще воспользоваться проверенным решением.
Значит, строим флокатор на базе китайской электро-мухобойки, которая уже упоминалась в недавнем сообщении. Саму мухобойку можно купить на ebay за 5$ с бесплатной доставкой, ситечко (а точнее набор из двух ситечек) я приобрёл в магазине “всё по 36” (правда, почему-то, за 37 рублей).
Сам процесс сборки устройства неоднократно рассматривался на youtube, если коротко:
— разбираем “тенисную ракетку”;
— отмечаем на плате, куда подключён провод “земля” (внешние сетки), а куда — плюсовой. Отпаиваем провода, снимаем ракетку;
— устанавливаем ситечко в корпус, для этого пришлось сделать несколько разрезов и потом закрепить всё термоклеем;
— припаиваем к “земле” провод, выводим его из корпуса, на второй конец припаиваем крокодильчик;
— небольшим проводом соединяем оставшийся разъём на плате и ситечко;
— собираем всё устройство, устанавливаем батарейки и проверяем работу.
Несколько моментов, с которыми пришлось столкнуться:
1) Китайцы делали мухобойку под непонятные батарейки, стандартные АА вставляются без проблем, но не всегда имеют надёжный контакт.
2) На мухобойке имеется индикатор работы, который горит во время нажатия на кнопку. Имеет смысл ставить ситечко так, что бы при работе светодиод был сверху (из-за того, что батарейки иногда отходят, см. п. 1). У меня получилось наоборот, но переделывать уже не стал.
Получившегося франкенштейна можно увидеть на фотографии в начале сообщения. После чего были установлены 2 аккумулятора формата АА, крокодильчик поднесён близко к сетке и нажата клавиша включения — искра появилась, значит, всё собрано верно.
Ради эксперимента, решено было померить напряжение, для чего был собран резистивный делитель. В итоге, при постоянной нагрузке порядка 700 kOm при питании от двух батареек по 1,2 вольта каждая, мультиметр на выходе зафиксировал напряжение в 800 вольт. Результат меня немного расстроил, т.к. на форумах не раз упоминалось, что требуется напряжение не ниже нескольких киловольт. Но т.к. нагружалась схема довольно большим сопротивлением (резисторы, которые первые попались под руку), а при работе цепь будет незамкнута, я решил провести боевые испытания.
На металлическую пластину был наклеен кусочек бумаги от ценников, к этой же пластине подключен разъём “крокодильчик”. С дальней полки была извлечена банка статик грасса от GW, “мёртвая трава”.

Как сделать флокатор своими руками?

Флокирование (от англ. flocking — клочок, пучок, шерстяные очески, хлопчатобумажные очески) — процесс покрытия флоком. Состоит в покрытии поверхности определенной формы, предварительно смазанной клеем, нарезанными текстильными волокнами. Методы покрытия в прежние времена были разными, а в настоящее время это делается под воздействием электростатического поля, получаемого с применением флокатора. Нарезанные волокна (мононити), так называемый «флок», получают из сырья различного происхождения (шерсть, хлопок, полиамид, вискоза, акрил и т. д.). Они бывают разной длины, разных цветов и разной толщины. Для электростатического флокирования волокна, в процессе химической активации (сразу после крашения), обрабатываются специальными электролитами. Только активированные волокна флока в электростатическом поле флокатора ориентируются перпендикулярно поверхности клея «ёжиком».

Существует 2 типа флока:

флок некалиброванный, «под замшу» (молотый) или флок с волокнами разной длины;
калиброванный флок (резанный), нити которого нарезаны с высокой точностью (стандартными длинами для калиброванного флока являются от 0.2 мм до 5 мм).

Следуя природе и размеру используемых текстильных нитей, возможно получение следующих видов флокирования:

– замшевый;
– бархатный;
– войлочный.

Флокирование бывает сплошным и выборочным. Флоком могут покрываться любые объекты по форме, материалу, структуре (плоские или объёмные). При сплошном флокировании клеем покрывается вся поверхность флокируемого объекта полностью. При выборочном (или частичном) флокировании клеем покрывается только часть (или части) поверхности объекта, используя трафаретные методы.

Флокатор генерирует (вырабатывает) высоковольтное отрицательное электростатическое поле, необходимое для флокирования активированными волокнами флока. Флокаторы бывают ручными и стационарными.

Электрофлокатор (далее ЭФ) предназначен для нанесения измельчённых синтетических волокон (флока) на клеевую основу при помощи электростатического поля.

Состав, принцип действия.

Электрофлокатор функционально состоит из корпуса, внутри которого расположены элементы электросхемы и выносного излучателя. Элементы электросхемы обеспечивают выработку и подачу на электрод излучателя высокого напряжения. Этот электрод, расположенный внутри бункера, в который засыпают флок, обеспечивает наличие разгонного электростатического поля, за счёт которого обеспечивается ускорение частиц флока. Флок под воздействием электростатического поля вылетает из бункера и оседает на клеевом покрытии того предмета, который подвергают флокированию.

Изготовление, сборка ЭФ.

Изготовление ЭФ целесообразно начать с подбора материалов и стандартных изделий, указанных в спецификации. Из плотной бумаги необходимо сделать выкройки в натуральную величину листовых деталей, например, поз.1 – 3, 7, 10, 11 – 14 и т.д. Затем приступают к изготовлению деталей блока излучателя. Деталями, определяющими размеры излучателя являются бункер (поз.29,30), трубка поз.39, ручка излучателя поз.42 и кабель поз.46. Для бункера необходимо подобрать жесткую пластиковую банку с закручивающейся крышкой и плоским дном ёмкостью 250. 400 г. В авторском варианте была использована банка диаметром 85 мм и высотой 105 мм от порционного киселя производства ООО «Биокор», г. Пенза. Меньшую банку подбирать нецелесообразно, ибо придется очень часто дозаправлять бункер флоком. Трубка – полипропиленовая, с толщиной стенок 3 мм, меньшая толщина и полиэтилен вместо полипропилена приведут к снижению прочности излучателя. Ручка поз.42 может быть чуть больших размеров, чем указано на чертеже, но никак не меньше и обязательно из бесшовной трубы. Кабель использован коаксиальный, наружный диаметр изоляции 14 мм, диаметр изоляции между центральной жилой и экранирующей оплёткой 11 мм, диаметр центральной жилы – 3,4 мм. Кабель с диаметрами изоляции меньше, чем указано, использовать нельзя. После подбора этих материалов, при необходимости корректируют размеры остальных деталей излучателя. В подобранной банке для бункера электрод должен располагаться на расстоянии одной трети высоты бункера от дна бункера, а расстояние от стенок бункера до края электрода поз.32 должно быть 15. 25 мм. В дне корпуса бункера (в дне пластиковой банки) выполняют по центру отверстие диаметром 12 мм, в крышке – отверстие диаметром 80 мм. Из полиэтиленовой крышки для стеклянных банок вырезают кольцо 78×68 мм, из пластиковой оконной сетки – кружок диаметром 78 мм, затем сетку укладывают на кольцо и приваривают кольцо к сетке при помощи паяльника. При сварке между жалом паяльника и сеткой целесообразно расположить фторопластовую ленту. Заусенцы удаляем лезвием и получаем сетку поз.31. Переходники поз.36 и 41, заглушку поз.45 вытачиваем из эбонита на токарном станке согласно чертежей, отверстия глубиной 5 мм выполнять совместно с отверстиями в ручке поз.42 и трубке поз.39. В ручке поз.42, помимо резьбовых отверстий диаметром 5 мм, выполняют паз для закрепления контакта поз.44. Стойку поз.33 из стали вытачивают на токарном станке; из листовой стали вырезают электрод поз.32; из листовой латуни вырезают контакты поз.38,44, боковой электрод поз.35; из листового текстолита – шайбу поз.34. Шайбы поз.40 и 43 вырезают из туристского коврика, пластиковые заклёпки поз.37 изготавливают из пластиковых стержней из наборов для сборки моделей-копий. В качестве оболочки поз.47 лучше использовать напорный шланг от стиральных машин-автоматов, но более доступен полиэтиленовый гофрированный поливочный шланг. При сборке излучателя конец кабеля зачищают до центральной жилы на длину 50 мм, к ней припаивают поз.38; затем кабель очищают от наружной изоляции и экранирующей оплётки на длину 350 мм, оставив «косичку» из оплётки длиной 50 мм. Затем на разделанный конец кабеля надевают детали в следующей последовательности: поз.45,43 (7 шт.), 42,41,40 (23 шт.), 39. Через отверстия в корпусе бункера, шайбе поз.34, электроде поз.35 и переходнике поз.36, продевают резьбовой конец стойки поз.33 и, с помощью поз.54,56 закрепляют контакт центральной жилы кабеля поз.38. Затяжку производить до деформации отверстия бокового электрода. Место контакта заливают эпоксидной смолой (см. сборочный чертёж излучателя). Внутри корпуса бункера до заливки к стойке крепят электрод поз.32. Боковой электрод изгибают по форме корпуса бункера. Затем на переходник поз.36 надвигают трубку, совместив отверстия диаметром 5 мм, в отверстия вставляют заклепки. В полость трубки заправляют шайбы поз.40,оставив свободным пространство глубиной 40 мм для размещения поз.41. В трубку вставляют переходник поз.41, совмещают отверстия и вставляют заклепки. К «косичке» оплётки припаивают контакт поз.44, крепят его винтом поз.48 к ручке, ручку поз.42 надевают на поз.41 так, чтобы контакт поз.44 расположился в зоне лыски переходника, совмещают отверстия ручки и переходника, вставляют заклепки. В ручку заправляют уплотнительные шайбы поз.43 и вставляют заглушку поз.45, которую фиксируют в ручке винтами поз.48. На сопрягаемые поверхности переходников, трубки и ручки перед сборкой нанести анаэробный (полимеризующийся без доступа воздуха) герметик. Затем паяльником аккуратно оплавить выступающие концы заклепок для формирования у них шляпок. На корпус надеть сетку и зафиксировать её крышкой. Излучатель готов, откладываем его в сторону и продолжаем изготовление ЭФ.

Читать еще:  Какой дизель на газель лучше?

Изготовление корпуса ЭФ.

Из листового металла вырезаются развертки поз.1,2,3. В поз.2,3 выполняются отверстия согласно чертежей и производится их изгибание. Поз.1 также изгибается согласно чертежу и, по отверстиям поз.2 и 3 производят разметку и сверление отверстий. Из полосы металла нарезают гайки поз.5 и приваривают их к основанию и перегородке, совместив центры отверстий в деталях и гайках. Сварку целесообразно производить с вкрученными в гайки технологическими болтами. После этого, проверив собираемость крышки и основания, перегородки и основания и, устранив дефекты собираемости, выполняют в основании все оставшиеся отверстия (за исключением отверстий в основании по п.1 чертежа), наносят маркировку. К крышке крепят ручку, используя для жесткости накладку прямоугольной формы толщиной 2 мм. Ножки вытачивают на токарном станке. Болт заземления также целесообразно прихватить сваркой с внутренней стороны основания. Элементы корпуса поз.1,2,3 окрасить нитрокраской, предварительно защитив резьбы. Элементы корпуса до установления в них остальных сборочных единиц ЭФ не соединять между собой.

После подбора радиоэлементов согласно спецификации, из фольгированного стеклотекстолита вырезают плату поз.21, контактные площадки из фольги вырезают ножом, обязательно скруглив острые углы, зачищают их мелкозернистой шкуркой, покрывают спиртовым раствором канифоли и, залуживают. Пазы для размещения конденсаторов и перегородок поз.19 выпиливают лобзиком. Радиоэлементы на плате распаивают, предварительно убедившись в их исправности. При пайке исключить образование «сосулек» припоя. Из фанеры вырезают поз.11-14 согласно чертежей, и соединяют их в коробку, крышку не устанавливают. Из стекла вырезают поз.15-20 и крепят их к внутренним стенкам коробки герметиком для стекольных работ. Полученную коробку крепят к основанию (см. сборочный чертёж) ножками, винтами поз.49 и поз.51-53, сориентировав большие отверстия в основании и боковой стенке ВВ-блока. По отверстию в боковой стенке ВВ-блока уточняют расположение отверстия в основании (центры должны совпадать), и выполняют его диаметром, соответствующим диаметру горловины пластикового корпуса поз.23. Затем пластиковый корпус диаметром не менее 70 мм (с закручивающейся крышкой диаметром не менее 60 мм) обрезают по длине так, чтобы он, закрепленный в стенке основания, слегка касался изолятора поз.17. В крышке этого корпуса выполняют отверстие диаметром 14 мм (под кабель поз.46). Демонтируют коробку ВВ-блока, крепят корпус поз.23 в отверстии основания и снова устанавливают коробку ВВ-блока так, чтобы обрезанная часть корпуса поз.23 вошла в отверстие боковой стенки поз.13 коробки ВВ-блока. Далее заливают полость коробки до половины эпоксидной смолой (большое отверстие в боковой стенке закрыть изнутри бумагой для предотвращения вытекания смолы), быстро укладывают плату поз.21 с распаянными радиоэлементами до упора платы в подставки поз.20. Также быстро вставляют в пазы платы перегородки поз.19 вертикально до упора в дно. Кабель от собранного излучателя с надетой оболочкой поз.47, пропускают через отверстие в крышке пластикового корпуса поз.23 и припаивают центральную жилу кабеля к плате. Оплетку кабеля пропускают через проколотое отверстие в поз.23, скручивают, припаивают к стандартному наконечнику и крепят вблизи отверстия для поз.23 при помощи поз.48,51-53, предварительно просверлив в стенке основания отверстие диаметром 5,5 мм (краску вокруг отверстия зачистить). В проколотое отверстие в поз.23 закачивается до отказа силиконовый герметик. К площадке «а» платы припаивается кабель поз.28 (к Тр2). Полость коробки заполняется вровень с краями эпоксидной смолой, на нее укладывается изолятор поз.16 и крепится крышка поз.12, пропустив предварительно через отверстия в них кабель поз.28.

Трансформатор Tp1 изготовлен на базе старого трансформатора питания ТС-360М (от телевизора «Электрон-701»). В нём оставлена первичная обмотка «6-7» – 478 витков провода ПЭВ-1 диаметром 0,62 мм (220 В), остальные обмотки удалены и намотана обмотка «2» -1300 витков провода ПЭВ-1 диаметром 0,62 мм (600 В) и обмотка «3» – 17 витков того же провода. При обеспечении указанных напряжений могут быть использованы и другие трансформаторы мощностью не менее 150 Вт. Изготовленный трансформатор крепится к перегородке винтами и гайками М4. Плата поз.7 вырезается из текстолита, на ней крепятся навесным монтажом остальные элементы схемы (VD1,VD2,VS1,C1 – при помощи штатных крепёжных элементов), сама плата закрепляется на перегородке при помощи втулок поз.9 и поз.50-53. Коробка блока катушки изготавливается из фанеры, аналогично коробке ВВ-блока и, закрепляется на перегородке при помощи поз.49,51-53. После этого перегородку закрепляют на стенках основания винтами поз.48 и, кабель поз.22 присоединяют к центральному выводу катушки зажигания. Контакт должен быть надёжен, при необходимости использовать пайку. Затем коробку блока катушки заливают парафином или силиконовым герметиком. На левой стенке основания монтируют элементы управления ЭФ, кнопку SB1 необходимо сделать выносной, её можно заменить обычным клавишным выключателем, смонтированном на фанерном основании. Место прохождения проводов к SB1 защитить резиновой втулкой. После этого производят окончательный электромонтаж и производят опробование ЭФ, насыпав в бункер немного флока и включив аппарат без установки крышки, предварительно заземлив ЭФ. Во время работы в корпусе не должно наблюдаться пробоев высокого напряжения и флок из бункера должен вылетать с ускорением. При нормальном функционировании окончательно собрать ЭФ, установив и закрепив крышку.

В бункер засыпать флок наполовину емкости бункера, заземлить аппарат. На обрабатываемую поверхность нанести клей. Включить ЭФ тумблером SA1, направить сетку бункера на покрытую клеем поверхность и ногой включить высокое напряжение кнопкой SB1. По окончании работы выключить аппарат, коснуться боковым электродом любого заземленного предмета для снятия статического электричества, при необходимости дозаправить бункер. Как правило, материалы для флокирования продаются в каждом крупном городе.

При работе с ЭФ запрещено:
– работать без заземления;
– дозаправлять бункер без снятия статического заряда и при включенном питании;
– направлять бункер работающего ЭФ на людей и животных;
– работать без защитных очков и респиратора;
– доверять работу с ЭФ несовершеннолетним.
