Как соединить датчик температуры двигателя?

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;
• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;
• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ. В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Читать еще:  Низкое давление масла в двигателе что делать?

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Устройство, проверка и замена датчика температуры охлаждающей жидкости

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

Фото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

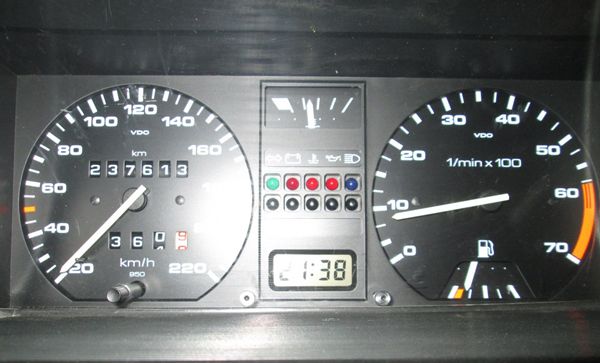

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

  1. Автомобиль стал потреблять топлива больше, чем обычно;
  2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
  3. Появились проблемы с запуском;
  4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

  1. Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто; Фото — проверка датчика мультиметром
  2. Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото; Фото — снятие датчика
  3. Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство. Фото — медный температурный датчик
Читать еще:  Как избежать гидроудара двигателя?

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Датчик температуры охлаждающей жидкости: замена своими руками, виды неисправностей

Чтобы двигатель хорошо работал, эффективно развивал свои эксплуатационные характеристики, все его составляющие должны быть в хорошем состоянии, в том числе и технологические жидкости. Датчик температуры охлаждающей жидкости, он же ДТОЖ, выполняет роль детектива.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Важная рекомендация: можно ли смешивать антифриз с тосолом или между собой, или с водой, и что будет, если смешать? Ответ найдет по ссылке.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

ЭБУ смотрит за изменениями напряжения и по этим данным рассчитывает, какая температура жидкости на данный момент. Когда двигатель горячий, электронный блок управления дает команду подавать обедненную смесь топлива с воздухом.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

В итоге получается, что силовые, эксплуатационные характеристики автомобиля зависят напрямую от работы датчика температуры жидкости охлаждения.

Где находится ДТОЖ

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.

Читать еще:  Как правильно делать раскоксовку двигателя?

Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

  1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
  2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

  • без причины падают обороты двигателя;
  • долго нагревается мотор;
  • двигатель часто перегревается;
  • повышенный расход топлива;
  • ухудшение управляемости автомобилем;
  • из глушителя выходит черны дым;
  • нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Причины появления неполадок

Некачественный антифриз, а также моторное масло могут стать причиной неправильной работы датчика. Дело в том, что наконечник датчика очень чувствительный. Если на нем образуется осадок в виде кристалликов жидкости, то датчик работает со боями. Утечка охлаждающей жидкости приводит к износу прокладки. Также, причиной поломки может быть замыкание в цепи, скачок напряжения.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

  1. Ключ на 19 мм.
  2. Мультиметр.
  3. Емкость для слива ОЖ.
  4. Электрочайник для подогрева воды.
  5. Термометр.
  6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Если значение сопротивления отличается от того, какое оно должно быть по таблице, то датчик температуры надо заменить. Датчик не ремонтируется.

Как проверить датчик температуры жидкости охлаждения?

  1. Берем датчик и опускаем его в теплую воду.
  2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
  3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
  4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С Сопротивление, Ом
5 000 — 6 500
10 3 350 — 4 400
20 2 250 — 3 000
30 1 500 — 2 100
40 950 — 1400
50 700 — 950
60 540 — 675
70 400 — 500
80 275 — 375
90 200 — 290
100 150 — 225

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

  1. Слить ОЖ.
  2. Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
  3. Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.

Видео

В этом видео рассказывается, как правильно произвести замену датчика.

Проверка датчика своими руками в домашних условиях.

Не работает датчик температуры ВАЗ.
